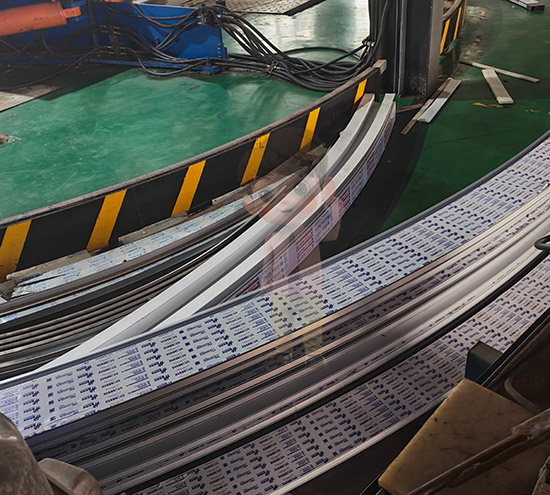

北京单元体幕墙弯弧加工有哪些难点？型材变形控制与精度管理

• 2026-10-14
• 拉弯加工厂家

随着北京城市建筑向大型化、复杂化和个性化方向发展，弧形幕墙、曲面幕墙及异形建筑外立面在商业综合体、办公楼和公共建筑中的应用越来越广泛。单元体幕墙作为一种工厂化加工、模块化组装、现场吊装的幕墙体系，对型材加工精度、结构尺寸稳定性以及单元板块之间的拼接质量具有较高要求。尤其是在弯弧加工过程中，铝合金型材容易受到材料特性、加工工艺、设备精度和应力释放等因素影响，产生扭曲、回弹、截面变形及尺寸偏差等问题。因此，北京单元体幕墙弯弧加工的核心难点，不仅在于将型材加工成设计要求的曲线形状，更在于实现型材变形的有效控制、加工精度的全过程管理，以及单元板块的稳定装配。

一、单元体幕墙弯弧加工的主要难点

1. 曲面造型复杂，加工控制难度较大

北京部分大型建筑采用大半径圆弧、小半径弧形或连续变化的自由曲面设计，不同立面区域的曲率、弧长及空间定位关系存在明显差异。对于单元体幕墙而言，立柱、横梁及相关连接型材不仅需要满足平面尺寸要求，还必须与建筑立面的空间曲线保持一致。如果型材曲率控制不准确，即使单根型材的长度符合设计要求，也可能导致单元板块拼接错位、接缝宽度不均、立面线条不连续等问题。

此外，弧形幕墙通常涉及多个加工半径和不同方向的弯弧构件，部分型材还需要进行三维空间定位。加工过程中必须综合考虑型材截面形状、壁厚、材料状态及弯曲方向，合理选择加工设备和工艺参数，避免因加工方法不当造成型材局部失稳或整体几何形态偏离设计要求。

2. 型材截面复杂，容易发生局部变形

幕墙铝合金型材通常具有多腔室、加强筋、隔热槽及连接卡口等复杂截面结构。在弯弧过程中，型材外侧材料受到拉伸，内侧材料受到压缩，截面不同位置的应力分布并不均匀。当型材壁厚较薄、局部悬臂较长或截面刚度不足时，容易出现外侧拉裂、内侧起皱、腹板弯曲、边缘翘曲以及截面尺寸变化等问题。

对于单元体幕墙来说，型材截面变形不仅影响外观，还会直接影响角码安装、胶条嵌入、玻璃或面板装配以及连接节点的受力状态。例如，立柱弯弧后发生轻微扭转，就可能使单元板块的安装基准面产生偏差，增加后续组装调整难度。因此，在加工前应充分评估型材截面的抗弯能力，必要时通过优化加工路径、增加合理支撑、调整压辊位置或采用适宜的专用工装，降低局部应力集中和截面失稳风险。

3. 弹性回弹明显，实际曲率难以稳定控制

铝合金型材具有一定的弹塑性特征，在外力作用下发生弯曲后，卸载时会出现不同程度的弹性回弹，使实际弯曲半径与模具或设备设定半径产生差异。回弹量受合金牌号、材料状态、截面形状、壁厚、弯曲半径以及加工方式等多种因素影响，因此不能简单依靠统一的加工参数解决所有型材的弯弧问题。

尤其在小半径弯曲或长尺寸型材加工中，回弹可能造成弧度不连续、端部偏移及曲率不一致。若仅凭操作人员经验进行调整，容易出现反复试弯、加工效率下降和批次间质量波动。对此，应通过首件试加工建立相应的工艺参数，测量卸载后的实际曲率和尺寸变化，并根据检测结果修正设备参数。对于不同规格、不同批次的型材，还应进行必要的验证，避免直接套用原有补偿数据。

二、型材变形控制的关键措施

1. 加强材料检验与加工前评估

型材弯弧加工前，应核对材料牌号、状态、截面尺寸、壁厚及表面质量，重点检查型材是否存在初始弯曲、扭转、局部划伤和挤压缺陷。对于截面复杂或弯曲半径较小的构件，应结合设计要求开展工艺评估，判断其是否适合直接滚弯、拉弯或采用其他弯曲工艺。

同时，应根据型材的实际截面特征制定分类加工方案。对于刚度较高、截面相对对称的型材，可在设备能力允许的条件下采用连续滚弯；对于对轮廓保持要求较高的复杂截面，则应优先考虑能够稳定约束截面的加工方式，并通过试验确定合理的支撑和夹持方案。

2. 优化加工参数，减少应力集中

弯弧加工时，应合理控制进给速度、压辊间距、加载量、夹持位置及加工次数，避免局部加载过大或弯曲过快导致截面畸变。对于长尺寸型材，应关注加工过程中的支撑稳定性，防止型材因自重、夹持不均或受力偏心产生附加弯曲和扭转。

对于连续弯曲构件，可根据试加工结果采用分级加载、逐步修正的方式，使型材逐渐达到目标曲率。需要注意的是，增加加工次数并不一定能够改善精度，过度反复弯曲可能加剧材料局部损伤或引入新的尺寸偏差，因此必须结合材料性能和工艺验证确定加工方案。

3. 建立回弹补偿与首件确认机制

针对不同规格和曲率的型材，应建立首件试加工制度。首件完成后，及时测量型材的实际半径、弧长、端部坐标、截面尺寸及扭转情况，与设计模型和加工图纸进行对比。对于存在系统性偏差的构件，应分析其产生原因，再调整设备设定值和补偿量。

当材料批次、截面规格、加工设备或工艺参数发生变化时，应重新评估原有补偿方案。通过形成可追溯的加工参数记录，逐步建立不同型材规格与曲率条件下的工艺数据库，有助于减少重复试加工，提高批量生产的一致性。

三、弯弧加工的精度管理方法

1. 建立全过程尺寸检测体系

精度管理应贯穿图纸深化、材料进场、弯弧加工、单元组装及出厂检验全过程。加工前，应核对弧形构件的理论半径、定位坐标、弧长和连接节点尺寸；加工中，应进行首件检测和必要的过程抽检；加工后，则应对构件的整体曲线、端部位置、截面变形及关键安装尺寸进行综合检查。

对于复杂曲面项目，可结合全站仪、三维扫描设备或专用弧形检具进行检测。三维扫描能够获取型材实际轮廓，并与设计模型进行偏差比对，有利于发现传统抽点测量难以识别的局部变形问题。但检测设备的精度、测量基准、数据配准方法及环境条件也应纳入质量控制，不能仅凭扫描图像判断构件合格与否。

2. 强化单元组装阶段的精度控制

弯弧型材需要与横梁、连接件、玻璃或其他面板共同组成完整单元板块。因此，单根型材合格并不意味着单元一定合格。组装过程中应建立统一的定位基准，重点检查立柱间距、横梁标高、对角线尺寸、板块扭曲情况及相邻构件之间的配合关系。

对于弧形单元板块，还应在胎架或专用工装上进行预拼装，验证各构件的空间位置和连接关系。发现偏差时，应优先追溯型材加工、工装定位或组装基准等环节，避免通过强制拉拽、过度紧固等方式消除表面误差，以免在板块内部引入附加应力，影响后续安装稳定性。

3. 完善质量追溯与现场反馈机制

北京单元体幕墙项目通常涉及深化设计、工厂加工、运输和现场安装等多个环节，弯弧型材的质量问题可能在后续安装阶段才充分显现。因此，应为关键弧形构件建立编号管理制度，将型材规格、材料批次、加工参数、检测结果和单元板块编号关联起来。

当现场出现接缝偏差、板块错位或安装困难时，应及时将问题反馈至加工和技术部门，结合实测数据分析原因，并判断偏差属于型材曲率、截面变形、组装定位还是现场主体结构偏差。通过形成设计、加工、检测与安装之间的闭环管理，可减少问题重复发生，提升项目整体交付质量。

北京单元体幕墙弯弧加工的难点集中在复杂曲面成形、铝合金型材截面变形、弹性回弹补偿以及多环节精度协调等方面。要提高弯弧构件的加工质量，不能只依赖设备精度或操作经验，而应将材料评估、工艺试验、变形控制、首件确认、三维检测和单元预拼装结合起来，建立全过程质量管理体系。通过标准化加工流程、可追溯的工艺参数和持续优化的精度控制措施，能够有效降低型材扭曲、截面畸变及曲率偏差带来的影响，提升单元板块的组装效率和立面安装效果，为复杂弧形幕墙工程的安全、稳定和高质量实施提供保障。
